Какво прави металните прави конусни зъбни колела надеждни за индустриално предаване на енергия?

Съдържание

1. Какво представляват металните прави конусни зъбни колела
2. Основни структурни характеристики
3. Съображения за материал и топлинна обработка
4. Как дизайнът влияе на производителността
5. Индустриални приложения
6. Какво купувачите трябва да проверят преди да поръчат
7. Производство и контрол на качеството
8. Често срещани проблеми и техните причини
9. Прави конусни зъбни колела и спирални конусни зъбни колела
10. Персонализирани метални прави конусни зъбни колела
11. Често задавани въпроси
12. Заключение

1. Какво представляват металните прави конусни зъбни колела

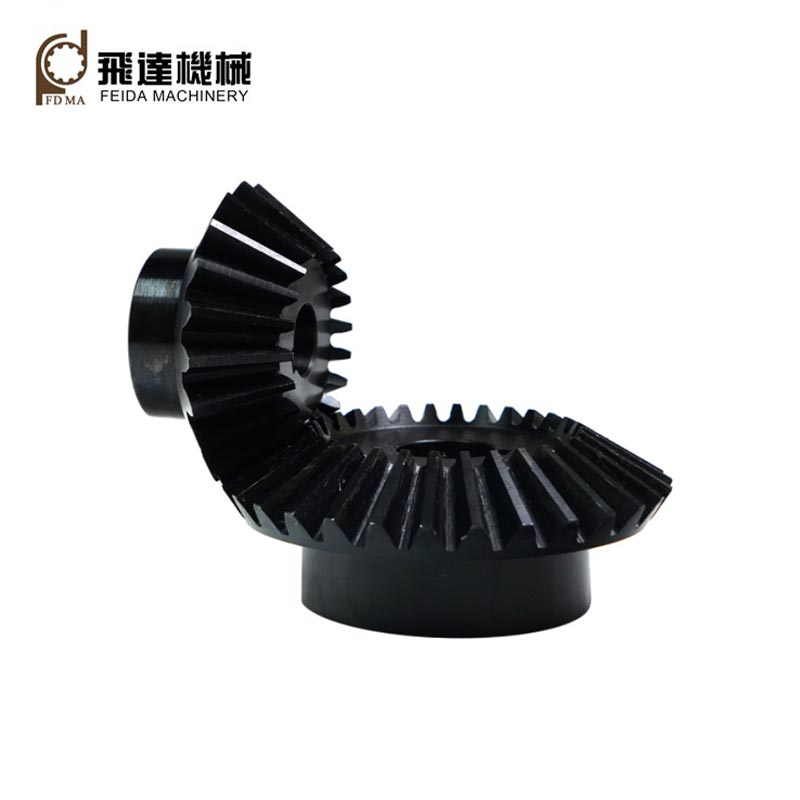

Металните прави конусовидни зъбни колела са конични зъбни колела с прави зъби, разположени по повърхността на наклонен конус. Когато чифт конусни зъбни колела се зацепят, те могат да прехвърлят движение между пресичащи се валове, докато променят посоката на предаване на мощността.

В сравнение с цилиндричните цилиндрични зъбни колела, геометрията на конусното зъбно колело е по-триизмерна, тъй като размерите на зъбите му се променят по ширината на лицето. Поради това формата на зъбите, конусът на стъпката, ъгълът на вала, ширината на челната страна, хлабината и позицията на монтиране трябва да се разглеждат като цялостна система, а не като изолирани размери.

Правите конусни зъбни колела са особено привлекателни, когато приложението не изисква плавно високоскоростно зацепване, свързано с по-сложни конструкции с извити зъби. Тяхното сравнително просто разположение на зъбите също може да бъде изгодно за определени механични системи с ниска до умерена скорост, компактно оборудване, задвижвания на машини и приложения за замяна.

2. Основни структурни характеристики

Надеждната предавка започва с ясното разбиране на нейната геометрия. Няколко параметъра пряко влияят върху съвместимостта, капацитета на натоварване и инсталацията.

3. Съображения относно материала и термичната обработка

Изборът на материал е едно от най-важните решения при закупуване на метални зъбни колела. Зъбно колело, използвано в леко натоварен опаковъчен механизъм, има много различни изисквания от зъбно колело, работещо непрекъснато при висок въртящ момент.

Общият инженерен избор включва въглеродни стомани, легирани стомани, неръждаеми стомани и други специализирани видове метали. Подходящият материал зависи от натоварването, работната среда, излагането на корозия, скоростта, очаквания експлоатационен живот, метода на производство и наличната топлинна обработка.

• Въглеродна стомана:Често се счита за чувствителни към разходите механични приложения, където се прилагат умерени изисквания за производителност.
• Легирана стомана:Подходящ, когато се изисква по-висока якост, устойчивост на износване или способност за термична обработка.
• Неръждаема стомана:Полезно, когато устойчивостта на корозия е важно съображение.
• Термично обработена стомана:Може да осигури по-твърда работна повърхност, като същевременно поддържа подходящи свойства на сърцевината, когато е правилно указано.

Термичната обработка никога не трябва да се избира независимо от дизайна на предавката. Твърдостта, дълбочината на кутията, където е приложимо, свойствата на сърцевината, стабилността на размерите и последващите изисквания за довършителни работи трябва да се разглеждат заедно.

4. Как дизайнът влияе на производителността

Ефективността на предавката се определя от взаимодействието между геометрията, материала, точността на производство, монтажа, смазването и работните условия. Една теоретично подходяща предавка все още може да работи лошо, ако свързващите компоненти са неправилно подравнени.

5. Индустриални приложения

Металните прави конусни зъбни колела могат да бъдат намерени в механични системи, които се нуждаят от ъглово предаване на мощността, без да се изисква много сложна конфигурация на зъбни колела.

• Промишлени машини и трансмисионни възли
• Подемно-транспортно оборудване
• Машини за опаковане
• Транспортни системи
• Селскостопанска техника
• Металорежещи машини и спомагателни механизми
• Автомобилни и свързани с превозни средства механични системи
• Оборудване за пренос на енергия с общо предназначение
• Механични възли по поръчка

Пригодността на правите конусни зъбни колела зависи от действителните работни условия. Приложения с високи изисквания за висока скорост и нисък шум може да изискват различна конфигурация на конусни зъбни колела, докато по-простите системи могат да се възползват от директната геометрия на прави зъби.

6. Какво купувачите трябва да проверят преди да поръчат

Много проблеми при закупуване възникват, защото купувачът предоставя само име на продукта и основен диаметър. За резервна или персонализирана предавка, производителят се нуждае от достатъчно информация, за да възпроизведе предвидената трансмисионна връзка.

Ако оригиналното оборудване е налично, предоставянето на чертеж, проба, снимки с измервания или пълна спецификация на оборудването може значително да намали грешките в комуникацията. За проектите за подмяна информацията за свързващото зъбно колело е еднакво важна, тъй като две зъбни колела трябва да са съвместими като двойка.

7. Производство и контрол на качеството

Качеството на производство пряко влияе върху контакта със зъбите, консистенцията на размерите, поведението при работа и експлоатационния живот. Правите конусни зъбни колела имат конична геометрия, така че контролирането на формата на зъбите и свързаните с тях размери изисква подходящо оборудване, инструменти, методи за измерване и контрол на процеса.

Надеждният производствен процес обикновено включва проверка на материала, подготовка на заготовката, рязане на зъби, топлинна обработка, където е необходимо, довършителни работи, проверка на размерите и окончателна проверка на качеството. В зависимост от приложението проверката може да обхваща размерите на зъбците, биенето, хлабината, размерите на отвора, твърдостта, състоянието на повърхността и ефективността на свързване.

За персонализирани индустриални поръчки купувачите трябва също да попитат как се одобряват производствените проби и как се поддържа последователност на размерите по време на серийното производство. Доставчик, способен да комуникира ясно относно чертежи, допуски, материали и изисквания за проверка, може да помогне за предотвратяване на скъпи преработки.

8. Често срещани проблеми и техните причини

9. Прави конусни зъбни колела и спирални конусни зъбни колела

Правите и спиралните конусни зъбни колела предават мощност между пресичащи се валове, но тяхната геометрия на зъбите е различна. Правите конусни зъбни колела използват прави конусни зъби, докато спиралните конусни зъбни колела използват извити зъби.

Подходящата конфигурация зависи от скоростта, натоварването, изискванията за шум, пространството за инсталиране, производствения капацитет и общите системни изисквания. Следователно зъбното колело трябва да бъде избрано според машината, а не чрез сравняване на стиловете на зъбите поотделно.

10. Персонализирани метални прави конусни зъбни колела

Стандартните предавки са удобни, когато съществуващите размери съответстват на машината. Много промишлени проекти обаче изискват персонализирани зъбни колела, тъй като наличното пространство за монтаж, разположението на вала, натоварването, интерфейсът за монтаж или размерите за смяна не са стандартни.

Jinjiang Feida Machinery Co., Ltd. може да се разглежда за проекти, които изискват персонализирани метални компоненти на зъбни колела въз основа на инженерни чертежи, мостри, изисквания за размери или информация за приложението. За B2B купувачите най-полезната отправна точка е пълната техническа спецификация, а не просто искане на цена за „прави конусни зъбни колела“.

Тази информация позволява на производителя да оцени дали предложеният дизайн, материал, маршрут на обработка и изисквания за качество са съвместими с предвиденото приложение.

11. Често задавани въпроси

12. Заключение

Металните прави конусни зъбни колела остават практично решение за механични системи, които се нуждаят от надеждно ъглово предаване на мощност чрез пресичащи се валове. Тяхната сравнително ясна геометрия на зъбите ги прави полезни в широка гама машини, особено когато приложението поставя по-голям акцент върху надеждната трансмисия, компактния монтаж, контролираните производствени изисквания и поддръжката, отколкото върху изключително тихата високоскоростна работа.

За купувачите най-важната стъпка е да съпоставят спецификацията на оборудването с реалната работна среда. Броят на зъбите, геометрията, материалът, твърдостта, ширината на лицето, ъгълът на вала, скоростта, въртящият момент, подравняването, смазването и производствените толеранси трябва да бъдат взети предвид преди да започне производството.

Независимо дали имате нужда от резервни компоненти, производствени партиди или специално проектирани части за трансмисия, ясната техническа комуникация може да помогне за намаляване на проблемите със съвместимостта и ненужните разходи за разработка.Jinjiang Feida Machinery Co., Ltd.може да работи с клиенти по персонализирани изисквания за оборудване въз основа на спецификациите на проекта и нуждите на приложението.

Нуждаете се от персонализирани метални прави конусни зъбни колела?

Споделете вашия чертеж, проба, размери, изисквания за материали или подробности за приложението с Jinjiang Feida Machinery Co., Ltd. Нашият екип може да ви помогне да оцените спецификациите и да обсъдите подходящо персонализирано решение за зъбни колела за вашите машини. Свържете се с нас.
