Как спиралните конусни зъбни колела подобряват предаването на мощността при взискателни машини?

Спирални конусни зъбни колеласа прецизни трансмисионни компоненти, предназначени за пренос на въртяща се мощност между пресичащи се валове, като същевременно осигуряват гладка, надеждна и ефективна работа. В сравнение с конвенционалните прави конусни зъбни колела, тяхната извита геометрия на зъбите позволява постепенно зацепване на зъбите, спомагайки за намаляване на вибрациите, работния шум и ударните натоварвания. Това ги прави особено ценни в промишлени скоростни кутии, автомобилни системи, оборудване за обработка на материали, машинни инструменти, селскостопански машини и други приложения, където компактната конструкция и надеждното предаване на въртящия момент са от съществено значение.

Това ръководство обяснява принципите на работа, ключовите предимства, общите приложения, материалните съображения, факторите на производителност, изискванията за поддръжка и съображенията за закупуване на спирални конусни зъбни колела. Той също така подчертава често срещани проблеми на клиентите и практически начини за избягване на преждевременно износване, прекомерен шум, прегряване и повреда на трансмисията.

Съдържание

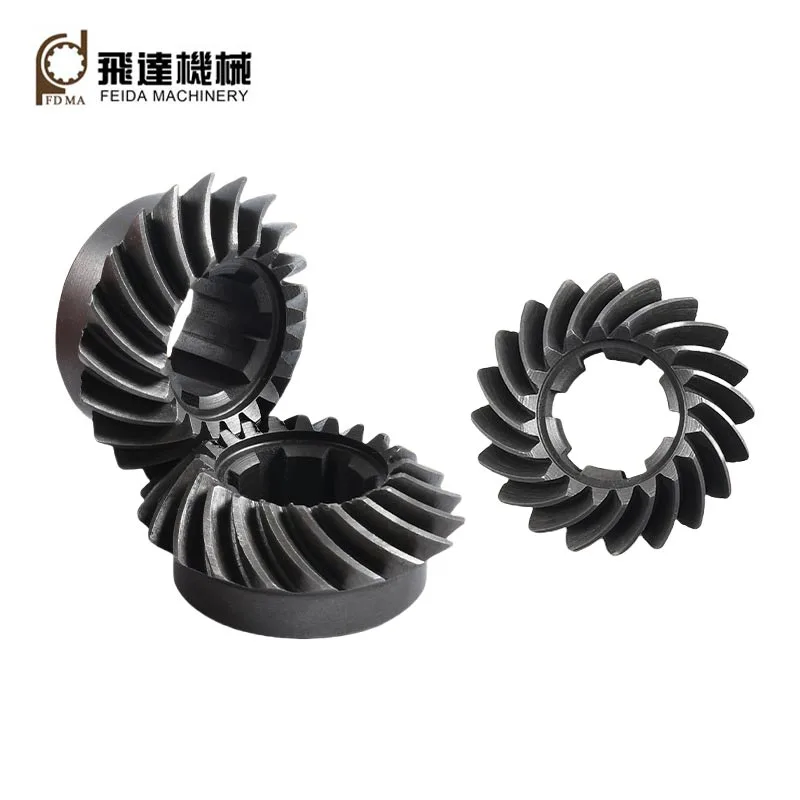

Какво представляват спиралните конусни зъбни колела?

Спиралните конусни зъбни колела са конусни зъбни колела с извити, ъглови зъби, които обикновено се използват за предаване на движение и въртящ момент между валове, разположени под ъгъл, обикновено приблизително на 90 градуса. Техният спираловиден профил на зъбите създава по-плавно зацепване между чифтосващите се зъби в сравнение с права конусна предавка.

Този постепенен контакт е една от основните причини тези зъбни колела да се използват широко в оборудване, където плавното въртене, намалените вибрации и надеждното предаване на въртящия момент имат значение. Вместо рязко захващане на цялата ширина на зъба, спиралната геометрия позволява контактът да се развива по повърхността на зъба.

За производителите на машини това може да доведе до по-стабилна работа, подобрен комфорт на оператора и намален механичен удар. За купувачите на резервни части обаче изборът на правилната геометрия е от решаващо значение, защото дори висококачествено зъбно колело може да работи лошо, ако спецификациите на зъбите, размерите или свързващите компоненти са несъвместими.

Как работят спиралните конусни зъбни колела?

Принципът на работа е ясен: едно конусно зъбно колело, обикновено наричано пиньон, задвижва друго конусно зъбно колело. Тъй като зъбите са подредени върху конични повърхности, въртеливото движение може да бъде пренасочено от един вал към друг, като едновременно с това се предава въртящ момент.

Тъй като зацепването на зъбите е прогресивно, спиралните конусовидни зъбни колела могат да осигурят по-гладък трансфер на мощност при по-високи скорости на въртене, отколкото много алтернативи с прави зъбци. Правилното подравняване остава от съществено значение. Лошото позициониране на вала, неправилната хлабина или недостатъчното смазване могат значително да намалят тези предимства.

Какви са основните предимства на спиралните конусни зъбни колела?

Тези предимства са особено ценни, когато машината работи непрекъснато. Намалените вибрации и контролираното зацепване на зъбите могат да помогнат за защита на лагери, валове и други свързани компоненти от ненужно механично натоварване.

Къде обикновено се използват спирални конусни зъбни колела?

Спиралните конусни зъбни колела се използват в много механични системи, които изискват надеждно ъглово предаване на мощност. Тяхната комбинация от плавно зацепване, компактна конструкция и способност за управление на въртящия момент ги прави полезни както в стандартни, така и в специализирани машини.

Кои фактори имат значение при избора на спирални конусни зъбни колела?

Изборът на зъбно колело въз основа само на външен диаметър или цена е често срещана грешка при закупуване. Предавката трябва да съответства на цялата трансмисионна система. Преди да поискат оферта, производителите на машини и екипите за поддръжка трябва да подготвят основните работни параметри.

• Предавателно отношение:Потвърдете необходимата връзка между входната и изходната скорост.
• Въртящ момент:Идентифицирайте нормални, пикови и потенциални ударни натоварвания.
• Скорост на въртене:По-високите скорости поставят по-големи изисквания към прецизността, балансирането и смазването.
• Ъгъл на натиск:Спецификацията на зъбното колело трябва да е съвместима с неговия свързващ компонент.
• Спирален ъгъл:Това се отразява на зацепването на зъбите, разпределението на натоварването и работните характеристики.
• Размери на зъбното колело:Размерът на отвора, външният диаметър, ширината на лицето и монтажните размери трябва да отговарят на машината.
• материал:Изискванията за материал и топлинна обработка трябва да отразяват експлоатационния товар и очаквания експлоатационен живот.
• Условия на околната среда:Прахът, влагата, температурата и корозивните условия могат да повлияят на изискванията за материал и повърхностна обработка.
• Луфт:Правилната хлабина е от съществено значение за гладката работа и управлението на топлинното разширение.

Как материалите и производството влияят на производителността на съоръженията?

Производителността на предавката зависи не само от геометрията на зъбите, но и от избора на материал, точността на обработка и термичната обработка. Индустриалните спирални конусни зъбни колела често трябва да издържат на многократно контактно напрежение, сили на огъване и променливи натоварвания за дълги периоди на работа.

Обичайните материали за зъбни колела включват легирани стомани и други инженерни материали, избрани според изискванията за натоварване, скорост, среда и разходи. Топлинната обработка може да подобри твърдостта, устойчивостта на износване и умората, докато прецизната машинна обработка помага за постигане на точна геометрия на зъбите и подходящ контакт на съединяване.

Качеството на производство става особено важно за приложения с висока скорост или голямо натоварване. Малките отклонения в размерите могат да повлияят на контакта на зъбите, хлабината, вибрациите и шума. Следователно един надежден производител трябва да може да контролира критичните размери и да поддържа постоянно качество на продукцията в партидите.

Jinjiang Feida Machinery Co., Ltd.се фокусира върху компоненти за трансмисия на машини и може да подкрепи клиенти, които се нуждаят от надеждни решения за предавки за различни механични приложения. За персонализирани изисквания техническите чертежи, размерите, спецификациите на материалите и работните условия трябва да бъдат обсъдени преди производството.

Как може правилната поддръжка да удължи експлоатационния живот на предавката?

Дори добре произведена предавка може да претърпи преждевременна повреда, когато монтажът или поддръжката са пренебрегнати. Много проблеми със зъбните колела не са причинени от самата конструкция на зъбите, а от замърсяване, разместване, неадекватно смазване или прекомерно натоварване.

1. Използвайте подходящо смазване.Изберете смазка според конструкцията на скоростната кутия, работната скорост, температурата и препоръките на производителя.
2. Проверете подравняването.Неправилното подравняване на вала може да концентрира натоварване върху определени части от зъбите и да ускори износването.
3. Луфт на монитора.Прекомерната или недостатъчна хлабина може да допринесе за шум, генериране на топлина и увреждане на зъбите.
4. Поддържайте системата чиста.Чуждите частици могат да повредят прецизните зъбни повърхности и да ускорят абразивното износване.
5. Проверете необичаен шум.Промените в звука или вибрациите може да показват износване, неправилен контакт или проблеми със смазването.
6. Избягвайте претоварване.Повтарящата се работа над предвидения въртящ момент може да причини огъване на зъбите или повърхностна умора.
7. Следете температурата.Необичайно високите температури може да показват прекомерно триене, лошо смазване или други проблеми с трансмисията.

Рутинната проверка е особено важна за оборудване, работещо непрекъснато или при променливи натоварвания. Ранното откриване на необичайно износване обикновено е по-евтино от подмяната на цяла скоростна кутия или справянето с неочаквано спиране на производството.

Спирални конусни зъбни колела срещу прави конусни зъбни колела

И двата вида зъбни колела са проектирани да предават движение между пресичащи се валове, но тяхната геометрия на зъбите създава различни работни характеристики.

Правилният избор в крайна сметка зависи от условията на работа на машината, а не просто от избора на по-модерния дизайн. Изискванията на приложението винаги трябва да определят конфигурацията на предавката.

Какви често срещани грешки трябва да избягват купувачите?

Закупуването на оборудване може да стане сложно, когато купувачите се съсредоточат върху една спецификация. Няколко грешки, които могат да бъдат избегнати, могат да доведат до лоша производителност или проблеми със съвместимостта.

Професионалният доставчик трябва да е готов да прегледа техническите изисквания, вместо просто да цитира продукт въз основа на едно измерение. Този подход е особено важен за проекти за OEM, резервни и персонализирани машини.

Често задавани въпроси относно спиралните конусни зъбни колела

Заключение: Изграждане на по-надеждна преносна система

Спиралните конусни зъбни колела осигуряват ефективно решение за машини, които трябва да пренасочат въртящата се мощност между пресичащи се валове, като същевременно поддържат плавна и надеждна работа. Тяхната спираловидна геометрия на зъбите може да помогне за подобряване на контактните характеристики, намаляване на механичния удар и поддържане на стабилно предаване на въртящия момент.

Въпреки това качеството на предавката само по себе си не определя производителността на трансмисията. Правилната комбинация от геометрия, размери, материал, топлинна обработка, прецизност на производство, смазване и монтаж е от съществено значение. Следователно купувачите трябва да оценят цялостната работна среда, вместо да избират оборудване въз основа единствено на размер или цена.

За производителите, интеграторите на оборудване и купувачите на резервни части работата с опитен доставчик може да опрости потвърждаването на спецификацията и да намали риска от проблеми със съвместимостта.Jinjiang Feida Machinery Co., Ltd.може да работи с клиенти по изисквания за предаване на машини и персонализирани решения за предавки въз основа на технически чертежи, мостри и спецификации на приложения.
