Високопрецизни решения за обработка на зъбни колела за тежки натоварвания и високоскоростни работни условия

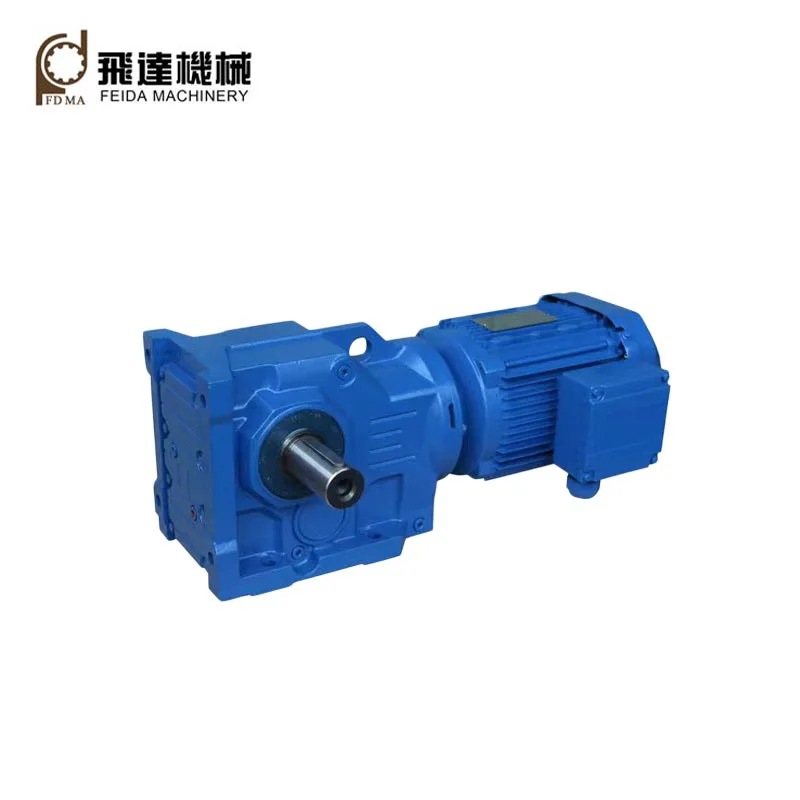

Изпълнението насъоръженияпредавателните системи са съсредоточени върху координирания контрол на точността на профила на зъбите, твърдостта на повърхността и характеристиките на зацепване. Цилиндричните зъбни колела, конусните зъбни колела и персонализираните скоростни кутии изискват процесни маршрути, съответстващи на профилите на натоварване в строителни машини, селскостопанско оборудване и индустриална автоматизация. Цилиндричните зъбни колела с цилиндрични и спирални зъбни колела се използват широко в задвижвания с паралелни оси, където короната на зъбите и релефът на върха ефективно намаляват въздействието и шума при зацепване. Спиралните конусни зъбни колела отговарят на трансмисии с пресичащи се оси, с извита геометрия на зъбите, приспособяващи висок въртящ момент, като същевременно поддържат плавна работа.

При избора на материал, легираните стомани като 20CrMnTi и 42CrMo постигат повърхностна твърдост от HRC58-62 след карбуризиране и закаляване, като якостта на сърцевината се поддържа в диапазона 30-38 HRC, балансирайки устойчивостта на износване срещу счупване на зъбите. За приложения със средни до ниски скорости и тежки натоварвания, ударното набиване в корените на зъбите увеличава дълбочината на остатъчното напрежение при натиск, повишавайки якостта на умора при огъване. Шлифоването, като ключова довършителна операция, премахва изкривяването при термична обработка и коригира отклоненията в профила, поддържайки толеранси на формата на зъбите до DIN клас 5 или по-фин, с грапавост на повърхността, достигаща Ra0,8 или по-ниска.

Интегрирането на скоростната кутия взема предвид избора на лагер, метода на смазване и твърдостта на корпуса. Правилното разположение на каналите за връщане на маслото и обезвъздушителите помага за регулиране на работните температури и удължава интервалите за смяна на смазката. По време на сглобяването регулирането на хлабината пряко влияе върху луфтовете на трансмисията и реакцията на удара, изисквайки подходящи стойности на хлабините въз основа на действителните условия.Gearцентровете за измерване извършват пълни инспекции на кумулативната грешка на стъпката и отклонението на водещото, като гарантират, че разпределението на контактния модел на всяка двойка зъбни колела отговаря на проектните очаквания.

За прецизни задвижвания в оборудване за автоматизация, азотираните фино-модулни зъбни колела предлагат ниско термично изкривяване и висока твърдост на повърхността, подходящи за среди с минимално смазване или без смазване. Оптимизирането на коефициентите на модификация и контактните съотношения допълнително намалява размера на обвивката, като същевременно увеличава плътността на въртящия момент на единица тегло. Многопроцесорните маршрути за обработка на зъбни колела осигуряват гъвкави комбинации от прецизност и цена за различни трансмисионни системи.
