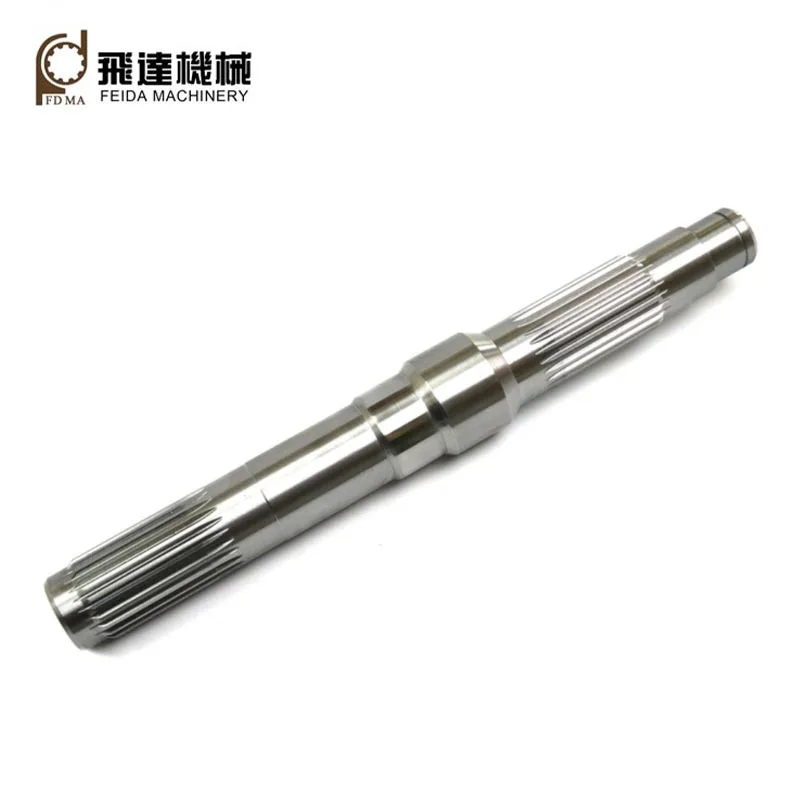

Шлицови валове

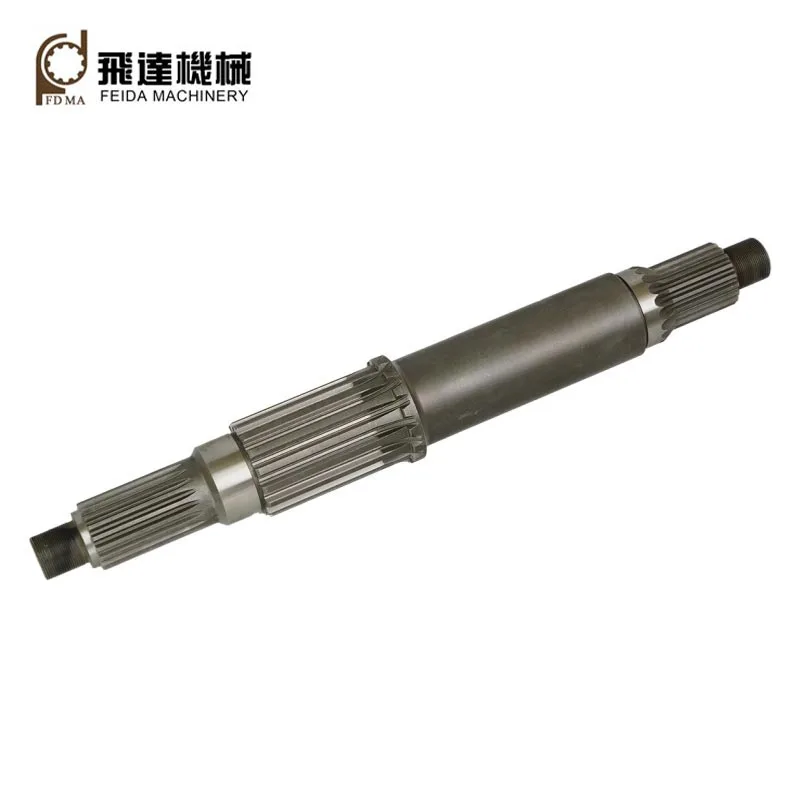

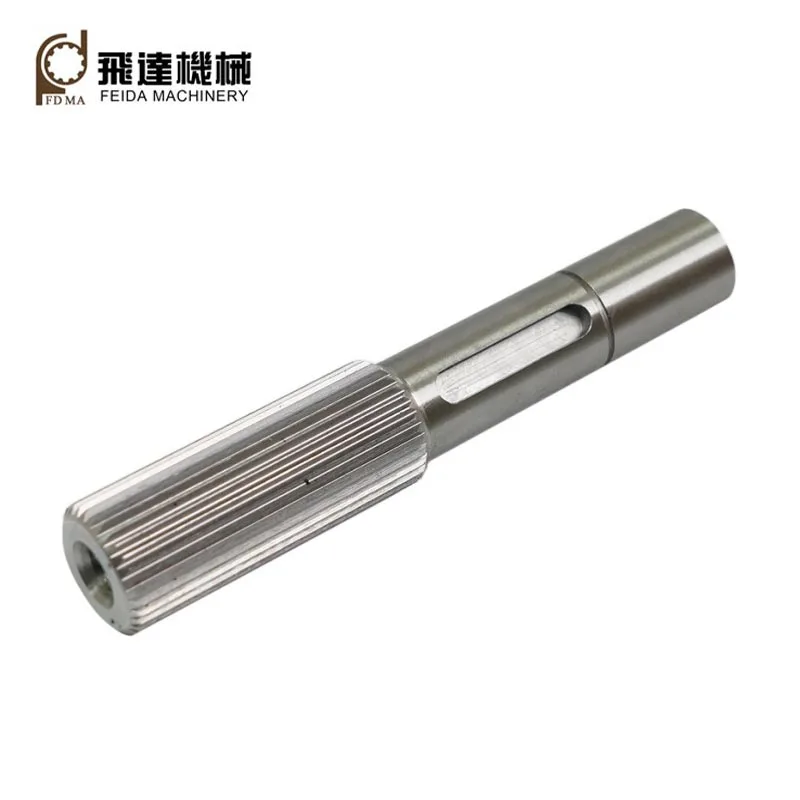

Персонализирани от фабриката Feida Machinery, шлицовите валове са механични компоненти, които имат ръбове или зъби и функция чрез зацепване с жлебове в свързващите компоненти, прехвърляйки въртящия момент към свързващите компоненти. В допълнение към предаване въртящ момент, те също имат функции като абсорбиране на несъосност, повишаване на здравината, намаляване на вибрациите и шум, опростяване на монтажа и демонтажа, аксиално плъзгане и др.

Два често срещани вида

1. Правоъгълни: Поради техните прави зъби с правоъгълни (плоски) върхове и корени, те имат предимствата с прост дизайн, ниска производствена цена и лесна обработка и проверка.
2. Еволвентни: Те имат еволвентни криви (подобни на зъбите на зъбни колела), заоблени корени на зъбите, еднаква стъпка, което води до самоцентрираща се функция, висока товароносимост, висока якост и взаимозаменяемост.

Основен параметър

Модул:M0.5-5
Степен на точност: ISO/DIN 6-10
Брой зъби: колкото повече зъби, толкова по-висока е товароносимостта
Ъгъл на натиск: общите стойности са 30, 37,5 и 45 градуса.
По-малкият ъгъл на натиск дава по-голяма товароносимост; по-големите ъгли са по-добри за плъзгащи се връзки.
Диаметър на стъпката: теоретичната референтна окръжност.

Приложение

Еволвентните шлицови валове са подходящи за връзки с големи натоварвания, високи изисквания за точност на центриране и големи размери. Те обикновено се използват в широк спектър от приложения, като например системи за задвижване на автомобили, управление механизми, двигатели за лодки, витлови системи, лебедки, авиационни двигатели, скоростни кутии, диференциали, раздатъчни кутии и др.

След повече от 30 години развитие, Feida Machinery вече има три фабрики: една за механична трансмисия компоненти, един за персонализирани прецизни части и един за части от ламарина. Ние сме в състояние да произвеждаме висококачествени сплайн валове, използващи CNC техники за шлицова обработка (напр. фрезоване, оформяне, протягане, шлайфане и т.н.) и висококачествени суров материали (напр. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 и др.).

Целият процес на обработка

Суровини → Коване → Струговане → Обработка на шлици → Фрезоване → Термична обработка → Шлайфане → Проверка → Опаковка и доставка

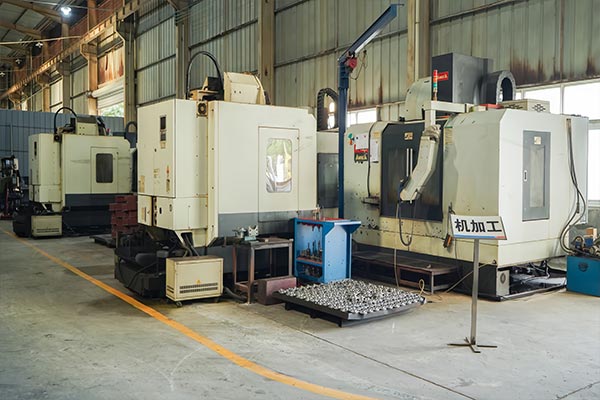

Основно производствено оборудване

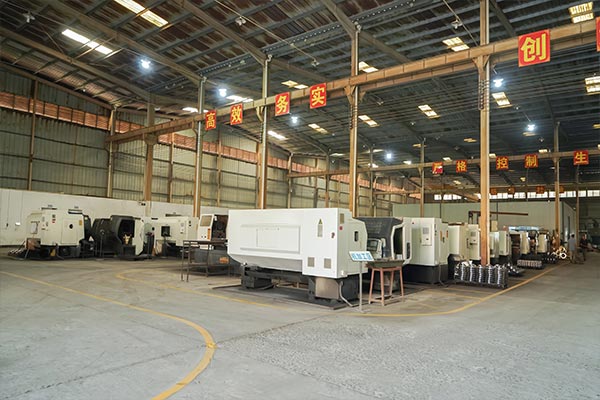

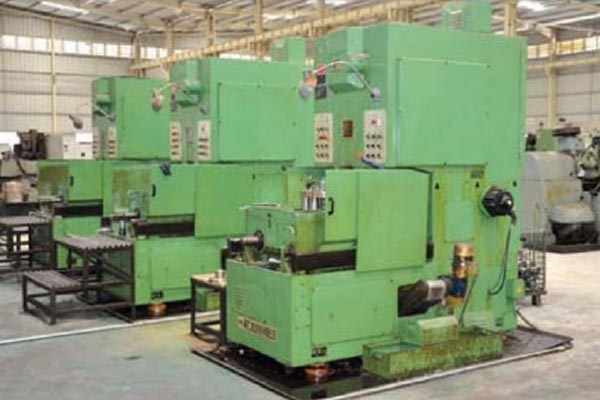

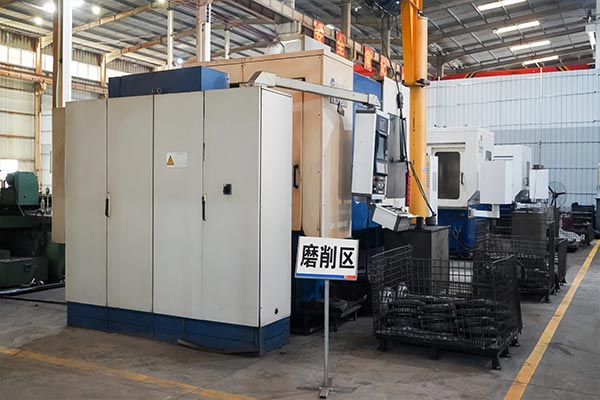

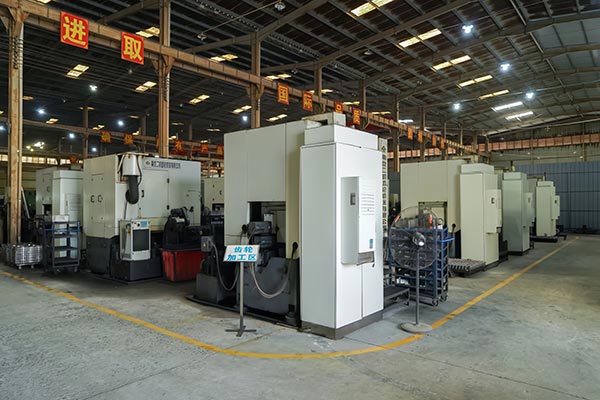

С повече от 30 години развитие, Feida Machinery разполага с пълен набор от усъвършенствано производство оборудване, включително CNC струг, CNC зъбно колело, CNC зъбно оформяне, CNC машини за бръснене на зъбни колела, CNC машина за протягане на шлици, CNC зъбно колело мелница, CNC обработващ център и др.

Термична обработка

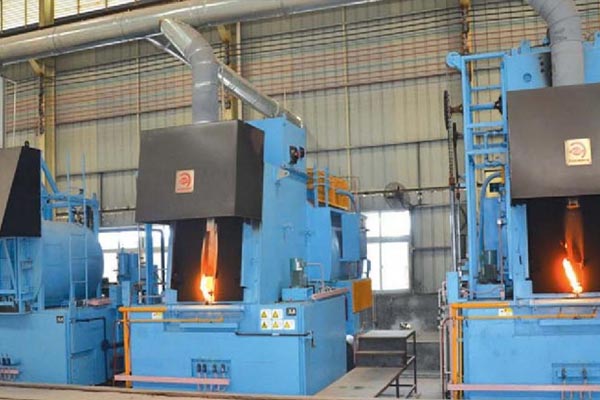

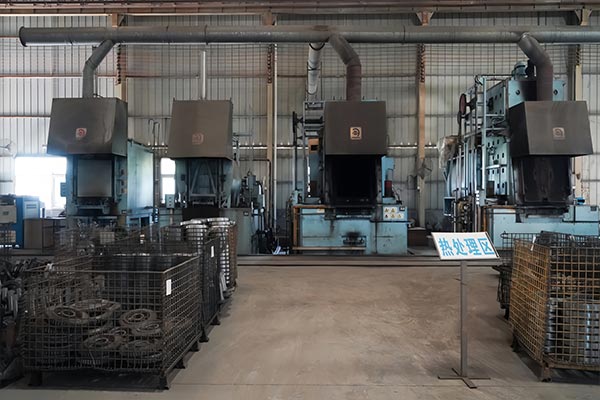

Нашите процеси на топлинна обработка включват закаляване и темпериране, карбуризиране и охлаждане, високочестотно закаляване, карбонитриране, азотиране и др. Чрез топлинна обработка механичните свойства на нашите шлицови валове могат да бъдат оптимизиран много добре

ЧЗВ

Как гарантирате качеството на прецизните части?

Feida е преминала сертификация на системата за управление на качеството ISO:2015.
Ние прилагаме многостепенна система за контрол на качеството (QC):
Първоначална проверка на артикула (FAI): Пълна проверка на размерите преди започване на масовото производство.
Контрол на качеството по време на процеса (IPQC): Проверки за вземане на проби на всеки 2–3 часа по време на процеса на обработка.
100% окончателна проверка: Всяка част се подлага на последна проверка за размери и повърхностно покритие преди опаковане.

Как са вашите следпродажбени услуги?

Създадохме цялостна система за следпродажбено обслужване, която осигурява навременна техническа поддръжка и решения за да се гарантира, че клиентите нямат притеснения по време на употреба.
